Project Description

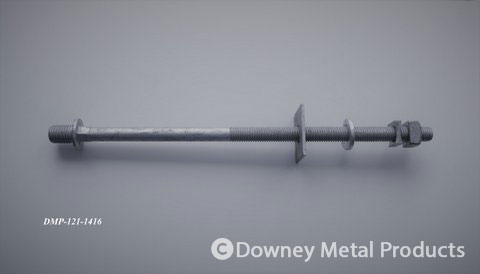

Line post stud assembly. Long shank for wood crossarms. All Studs are Hot Dip Galvanized and Stressed Relieved.

DOWNLOAD PRODUCT DRAWING
REQUEST MORE INFORMATION ABOUT THIS PRODUCT
Catalog No. L T (.750″ SQ
CURVED WASHER) QTY
(.750” SPRING
LOCKWASHER) QTY
(1.750”
ROUND WASHER) QTY
(2.000”
SQ WASHER) QTY
(2.250”
SQ WASHER) QTY
(SPUR
WASHER) QTY
(.625”
SQ NUT) QTY
(.625” SQ
M-F LOCKNUT) QTY
(.625” SPRING
LOCK WASHER) QTY
DMP-121-6000 6 4 1 1 1 1

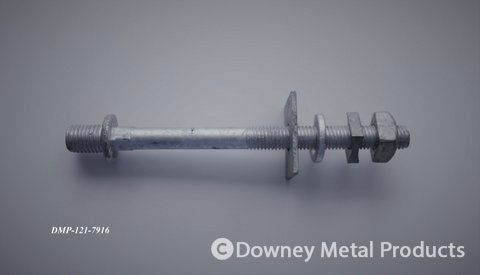

DMP-121-7916-4 7 9/16 4 1 1 1 1
DMP-121-7916-6 7 9/16 6 1 1 1 1
DMP-121-10916 10 9/16 4 1 1 1 1
DMP-121-12916-4 12 9/16 4 1 1 1 1
DMP-121-12916-6 12 9/16 6 1 1 1 1
DMP-121-14916 14 9/16 8 1 1 1 1
